HAM 30-1781-HBK
Superdrill 5xD
Vollhartmetall-Spiralbohrer
Produktinformation
- spezielle Schneidkantenverrundung
- spezielle Spankammergeometrie
- verstärkter Kern
- Spiralwinkel 30°
- Innenkühlung
- für Schrumpffutter geeignet
- High Performance Cutting
- HSF - Hybride Surface Finishing
In vielen Varianten erhältlich
Materialeigenschaften
Material
Alu Knetlegierungen
Alu Gusslegierungen
Stahl < 800 N/mm²
Stahl < 1200 N/mm²
Stahl < 1600 N/mm²
Stahl < 55 HRC
Stahl < 60 HRC
Stahl < 66 HRC
INOX < 800 N/mm²
INOX > 800 N/mm²
GG
GGG
hochwarmfeste Legierungen
Titan
NE-Metalle Cu-Legierungen
Graphit & Faserverbund
MMS
max. Kühlung
ohne Kühlung
AIR
sehr gut geeignet
bedingt geeignet
Eigenschaften "HAM 30-1781-HBK"
| Innenkühlung: | ja |
|---|---|
| Kopfbeschichtung: | nein |
| Schneidrichtung: | rechts schneidend |
| Spannfläche: | HBK |
| Spiralart: | rechts spirale |
| Ø-Längenverhältnis: | 5 x D mm |

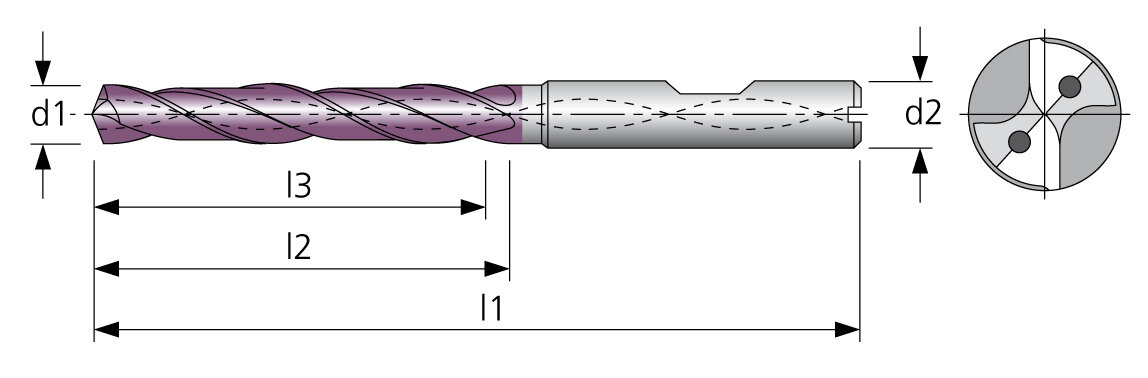

Artikel-Nr
Nenn-Ø
(d1) [mm]
(d1) [mm]
Schaft-Ø
(d2) [mm]
(d2) [mm]
Länge
(l1) [mm]
(l1) [mm]
Nutlänge
(l2) [mm]
(l2) [mm]
Schneidlänge
(l3) [mm]
(l3) [mm]
Lagerbestand
HAM 30-1781-0300-HBK
3,00 mm
6,00 mm
66,00 mm
28,00 mm
23,00 mm
16
HAM 30-1781-0310-HBK
3,10 mm
6,00 mm
66,00 mm
28,00 mm
23,00 mm
25
HAM 30-1781-0320-HBK
3,20 mm
6,00 mm
66,00 mm
28,00 mm
23,00 mm
7
HAM 30-1781-0325-HBK
3,25 mm
6,00 mm
66,00 mm
28,00 mm
23,00 mm
13
HAM 30-1781-0330-HBK
3,30 mm
6,00 mm
66,00 mm
28,00 mm
23,00 mm
9
HAM 30-1781-0340-HBK
3,40 mm
6,00 mm
66,00 mm
28,00 mm
23,00 mm
17
HAM 30-1781-0350-HBK
3,50 mm
6,00 mm
66,00 mm
28,00 mm
23,00 mm
45
HAM 30-1781-0360-HBK
3,60 mm
6,00 mm
66,00 mm
28,00 mm
23,00 mm
19
HAM 30-1781-0370-HBK
3,70 mm
6,00 mm
66,00 mm
28,00 mm
23,00 mm
5
HAM 30-1781-0380-HBK
3,80 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
23
HAM 30-1781-0390-HBK
3,90 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
32
HAM 30-1781-0400-HBK
4,00 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
18
HAM 30-1781-0410-HBK
4,10 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
14
HAM 30-1781-0420-HBK
4,20 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
3
HAM 30-1781-0430-HBK
4,30 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
6
HAM 30-1781-0440-HBK
4,40 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
33
HAM 30-1781-0450-HBK
4,50 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
9
HAM 30-1781-0460-HBK
4,60 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
13
HAM 30-1781-0465-HBK
4,65 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
26
HAM 30-1781-0470-HBK
4,70 mm
6,00 mm
74,00 mm
36,00 mm
29,00 mm
5
HAM 30-1781-0480-HBK
4,80 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
14
HAM 30-1781-0490-HBK
4,90 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
25
HAM 30-1781-0500-HBK
5,00 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
45
HAM 30-1781-0510-HBK
5,10 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
27
HAM 30-1781-0520-HBK
5,20 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
43
HAM 30-1781-0530-HBK
5,30 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
27
HAM 30-1781-0540-HBK
5,40 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
5
HAM 30-1781-0550-HBK
5,50 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
40
HAM 30-1781-0555-HBK
5,55 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
30
HAM 30-1781-0560-HBK
5,60 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
15
HAM 30-1781-0570-HBK
5,70 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
5
HAM 30-1781-0580-HBK
5,80 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
48
HAM 30-1781-0590-HBK
5,90 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
18
HAM 30-1781-0600-HBK
6,00 mm
6,00 mm
82,00 mm
44,00 mm
35,00 mm
68
HAM 30-1781-0610-HBK
6,10 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
34
HAM 30-1781-0620-HBK
6,20 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
30
HAM 30-1781-0630-HBK
6,30 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
25
HAM 30-1781-0640-HBK
6,40 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
12
HAM 30-1781-0650-HBK
6,50 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
29
HAM 30-1781-0660-HBK
6,60 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
60
HAM 30-1781-0670-HBK
6,70 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
16
HAM 30-1781-0680-HBK
6,80 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
16
HAM 30-1781-0690-HBK
6,90 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
35
HAM 30-1781-0700-HBK
7,00 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
68
HAM 30-1781-0710-HBK
7,10 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
17
HAM 30-1781-0720-HBK
7,20 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
28
HAM 30-1781-0730-HBK
7,30 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
8
HAM 30-1781-0740-HBK
7,40 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
5
HAM 30-1781-0750-HBK
7,50 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
17
HAM 30-1781-0760-HBK
7,60 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
14
HAM 30-1781-1480-HBK
14,80 mm
16,00 mm
133,00 mm
83,00 mm
63,00 mm
10
HAM 30-1781-1500-HBK
15,00 mm
16,00 mm
133,00 mm
83,00 mm
63,00 mm
41
HAM 30-1781-1510-HBK
15,10 mm
16,00 mm
133,00 mm
83,00 mm
63,00 mm
11
HAM 30-1781-1550-HBK
15,50 mm
16,00 mm
133,00 mm
83,00 mm
63,00 mm
1
HAM 30-1781-1580-HBK
15,80 mm
16,00 mm
133,00 mm
83,00 mm
63,00 mm
2
HAM 30-1781-1600-HBK
16,00 mm
16,00 mm
133,00 mm
83,00 mm
63,00 mm
2
HAM 30-1781-1650-HBK
16,50 mm
18,00 mm
143,00 mm
93,00 mm
71,00 mm
0
HAM 30-1781-1700-HBK
17,00 mm
18,00 mm
143,00 mm
93,00 mm
71,00 mm
9
HAM 30-1781-1750-HBK
17,50 mm
18,00 mm
143,00 mm
93,00 mm
71,00 mm
3
HAM 30-1781-1800-HBK
18,00 mm
18,00 mm
143,00 mm
93,00 mm
71,00 mm
0
HAM 30-1781-1850-HBK
18,50 mm
20,00 mm
153,00 mm
101,00 mm
77,00 mm
5
HAM 30-1781-1900-HBK
19,00 mm
20,00 mm
153,00 mm
101,00 mm
77,00 mm
1
HAM 30-1781-1950-HBK
19,50 mm
20,00 mm
153,00 mm
101,00 mm
77,00 mm
2
HAM 30-1781-2000-HBK
20,00 mm
20,00 mm
153,00 mm
101,00 mm
77,00 mm
0
HAM 30-1781-0770-HBK
7,70 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
16
HAM 30-1781-0780-HBK
7,80 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
0
HAM 30-1781-0790-HBK
7,90 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
6
HAM 30-1781-0800-HBK
8,00 mm
8,00 mm
91,00 mm
53,00 mm
43,00 mm
10
HAM 30-1781-0810-HBK
8,10 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
17
HAM 30-1781-0820-HBK
8,20 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
12
HAM 30-1781-0830-HBK
8,30 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
7
HAM 30-1781-0840-HBK
8,40 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
7
HAM 30-1781-0850-HBK
8,50 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
0
HAM 30-1781-0860-HBK
8,60 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
10
HAM 30-1781-0870-HBK
8,70 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
14
HAM 30-1781-0880-HBK
8,80 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
9
HAM 30-1781-0890-HBK
8,90 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
3
HAM 30-1781-0900-HBK
9,00 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
6
HAM 30-1781-0910-HBK
9,10 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
12
HAM 30-1781-0920-HBK
9,20 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
11
HAM 30-1781-0930-HBK
9,30 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
17
HAM 30-1781-0940-HBK
9,40 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
17
HAM 30-1781-0950-HBK
9,50 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
23
HAM 30-1781-0960-HBK
9,60 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
15
HAM 30-1781-0970-HBK
9,70 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
16
HAM 30-1781-0980-HBK
9,80 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
19
HAM 30-1781-0990-HBK
9,90 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
10
HAM 30-1781-1000-HBK
10,00 mm
10,00 mm
103,00 mm
61,00 mm
49,00 mm
25
HAM 30-1781-1010-HBK
10,10 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
12
HAM 30-1781-1020-HBK
10,20 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
16
HAM 30-1781-1030-HBK
10,30 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
0
HAM 30-1781-1040-HBK
10,40 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
14
HAM 30-1781-1050-HBK
10,50 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
31
HAM 30-1781-1060-HBK
10,60 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
3
HAM 30-1781-1070-HBK
10,70 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
9
HAM 30-1781-1080-HBK
10,80 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
13
HAM 30-1781-1090-HBK
10,90 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
5
HAM 30-1781-1100-HBK
11,00 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
16
HAM 30-1781-1120-HBK
11,20 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
1
HAM 30-1781-1150-HBK
11,50 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
15
HAM 30-1781-1180-HBK
11,80 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
0
HAM 30-1781-1200-HBK
12,00 mm
12,00 mm
118,00 mm
71,00 mm
56,00 mm
26
HAM 30-1781-1210-HBK
12,10 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
2
HAM 30-1781-1220-HBK
12,20 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
9
HAM 30-1781-1230-HBK
12,30 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
13
HAM 30-1781-1240-HBK
12,40 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
12
HAM 30-1781-1250-HBK
12,50 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
16
HAM 30-1781-1270-HBK
12,70 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
22
HAM 30-1781-1280-HBK
12,80 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
0
HAM 30-1781-1300-HBK
13,00 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
31
HAM 30-1781-1350-HBK
13,50 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
12
HAM 30-1781-1380-HBK
13,80 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
7
HAM 30-1781-1400-HBK
14,00 mm
14,00 mm
124,00 mm
77,00 mm
60,00 mm
5
HAM 30-1781-1450-HBK
14,50 mm
16,00 mm
133,00 mm
83,00 mm
63,00 mm
1
Technische Beschreibung
| Ø-Längenverhältnis | 5 x D mm |
| Spiralart | rechts spirale |
| Schneidrichtung | rechts schneidend |
| Spannfläche | HBK |
| Kopfbeschichtung | nein |
| Innenkühlung | ja |
