HAM 30-2301
15xD
Vollhartmetall-Tieflochbohrer
Produktinformation
- Ø d1 0,8 - 1,45 mm Ausführung mit liquid boost
- spezieller 4-Flächenanschliff
- spezielle Schneidkantenverrundung
- spezielle Spankammergeometrie
- Spiralwinkel 30°
- Innenkühlung
- für Schrumpffutter geeignet
- High Performance Cutting
- HSF - Hybride Surface Finishing
In vielen Varianten erhältlich
Materialeigenschaften
Material
Alu Knetlegierungen
Alu Gusslegierungen
Stahl < 800 N/mm²
Stahl < 1200 N/mm²
Stahl < 1600 N/mm²
Stahl < 55 HRC
Stahl < 60 HRC
Stahl < 66 HRC
INOX < 800 N/mm²
INOX > 800 N/mm²
GG
GGG
hochwarmfeste Legierungen
Titan
NE-Metalle Cu-Legierungen
Graphit & Faserverbund
MMS
max. Kühlung
ohne Kühlung
AIR
sehr gut geeignet
bedingt geeignet
Eigenschaften "HAM 30-2301"
| Innenkühlung: | ja |
|---|---|
| Kopfbeschichtung: | ja |
| Schneidrichtung: | rechts schneidend |
| Spannfläche: | HAK |
| Spiralart: | rechts spirale |
| Ø-Längenverhältnis: | 15 x D mm |

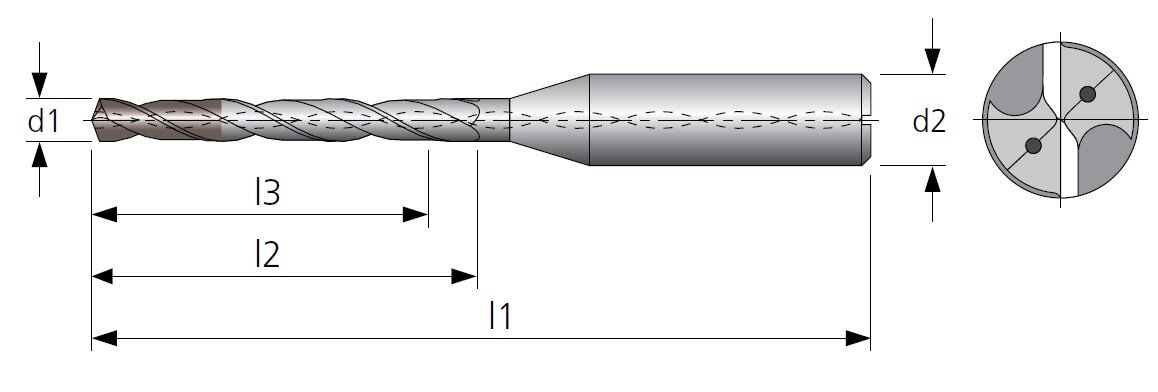

Artikel-Nr
Nenn-Ø
(d1) [mm]
(d1) [mm]
Schaft-Ø
(d2) [mm]
(d2) [mm]
Länge
(l1) [mm]
(l1) [mm]
Nutlänge
(l2) [mm]
(l2) [mm]
Schneidlänge
(l3) [mm]
(l3) [mm]
Lagerbestand
HAM 30-2301-0080
0,80 mm
3,00 mm
60,00 mm
13,60 mm
12,00 mm
14
HAM 30-2301-0085
0,85 mm
3,00 mm
60,00 mm
14,45 mm
12,75 mm
9
HAM 30-2301-0090
0,90 mm
3,00 mm
60,00 mm
15,30 mm
13,50 mm
10
HAM 30-2301-0095
0,95 mm
3,00 mm
60,00 mm
16,15 mm
14,25 mm
7
HAM 30-2301-0100
1,00 mm
3,00 mm
60,00 mm
16,50 mm
15,00 mm
22
HAM 30-2301-0105
1,05 mm
3,00 mm
60,00 mm
17,30 mm
15,80 mm
16
HAM 30-2301-0110
1,10 mm
3,00 mm
60,00 mm
18,20 mm
16,50 mm
27
HAM 30-2301-0115
1,15 mm
3,00 mm
60,00 mm
19,00 mm
17,30 mm
4
HAM 30-2301-0120
1,20 mm
3,00 mm
60,00 mm
19,80 mm
18,00 mm
10
HAM 30-2301-0125
1,25 mm
3,00 mm
60,00 mm
20,60 mm
18,80 mm
16
HAM 30-2301-0130
1,30 mm
3,00 mm
60,00 mm
21,50 mm
19,50 mm
17
HAM 30-2301-0135
1,35 mm
3,00 mm
60,00 mm
22,30 mm
20,30 mm
23
HAM 30-2301-0140
1,40 mm
3,00 mm
60,00 mm
23,10 mm
21,00 mm
15
HAM 30-2301-0145
1,45 mm
3,00 mm
60,00 mm
23,90 mm
21,80 mm
9
HAM 30-2301-0150
1,50 mm
3,00 mm
60,00 mm
24,80 mm
22,50 mm
20
HAM 30-2301-0155
1,55 mm
3,00 mm
60,00 mm
25,60 mm
23,30 mm
19
HAM 30-2301-0160
1,60 mm
3,00 mm
65,00 mm
26,40 mm
24,00 mm
34
HAM 30-2301-0165
1,65 mm
3,00 mm
65,00 mm
27,20 mm
24,80 mm
19
HAM 30-2301-0170
1,70 mm
3,00 mm
65,00 mm
28,10 mm
25,50 mm
8
HAM 30-2301-0175
1,75 mm
3,00 mm
65,00 mm
28,90 mm
26,30 mm
13
HAM 30-2301-0180
1,80 mm
3,00 mm
65,00 mm
29,70 mm
27,00 mm
14
HAM 30-2301-0185
1,85 mm
3,00 mm
75,00 mm
30,50 mm
27,80 mm
15
HAM 30-2301-0190
1,90 mm
3,00 mm
75,00 mm
31,40 mm
28,50 mm
15
HAM 30-2301-0195
1,95 mm
3,00 mm
75,00 mm
32,20 mm
29,30 mm
15
HAM 30-2301-0200
2,00 mm
3,00 mm
75,00 mm
33,00 mm
30,00 mm
27
HAM 30-2301-0205
2,05 mm
3,00 mm
75,00 mm
33,80 mm
30,80 mm
6
HAM 30-2301-0210
2,10 mm
3,00 mm
75,00 mm
34,70 mm
31,50 mm
20
HAM 30-2301-0215
2,15 mm
3,00 mm
75,00 mm
35,50 mm
32,30 mm
23
HAM 30-2301-0220
2,20 mm
3,00 mm
75,00 mm
36,30 mm
33,00 mm
18
HAM 30-2301-0225
2,25 mm
3,00 mm
75,00 mm
37,10 mm
33,80 mm
8
HAM 30-2301-0230
2,30 mm
3,00 mm
82,00 mm
38,00 mm
34,50 mm
5
HAM 30-2301-0235
2,35 mm
3,00 mm
82,00 mm
38,80 mm
35,30 mm
5
HAM 30-2301-0240
2,40 mm
3,00 mm
82,00 mm
39,60 mm
36,00 mm
9
HAM 30-2301-0245
2,45 mm
3,00 mm
82,00 mm
40,40 mm
36,80 mm
8
HAM 30-2301-0250
2,50 mm
3,00 mm
82,00 mm
41,30 mm
37,50 mm
27
HAM 30-2301-0255
2,55 mm
3,00 mm
82,00 mm
42,10 mm
38,30 mm
27
HAM 30-2301-0260
2,60 mm
3,00 mm
82,00 mm
42,90 mm
39,00 mm
6
HAM 30-2301-0265
2,65 mm
3,00 mm
82,00 mm
43,70 mm
39,80 mm
8
HAM 30-2301-0270
2,70 mm
3,00 mm
82,00 mm
44,60 mm
40,50 mm
29
HAM 30-2301-0275
2,75 mm
3,00 mm
82,00 mm
45,40 mm
41,30 mm
6
HAM 30-2301-0280
2,80 mm
3,00 mm
82,00 mm
46,20 mm
42,00 mm
8
HAM 30-2301-0285
2,85 mm
3,00 mm
82,00 mm
47,00 mm
42,80 mm
13
HAM 30-2301-0290
2,90 mm
3,00 mm
82,00 mm
47,90 mm
43,50 mm
10
HAM 30-2301-0295
2,95 mm
3,00 mm
82,00 mm
48,70 mm
44,30 mm
0
HAM 30-2301-0300
3,00 mm
3,00 mm
82,00 mm
49,50 mm
45,00 mm
16
Technische Beschreibung
| Ø-Längenverhältnis | 15 x D mm |
| Spiralart | rechts spirale |
| Schneidrichtung | rechts schneidend |
| Spannfläche | HAK |
| Kopfbeschichtung | ja |
| Innenkühlung | ja |
