HAM 30-2341
20xD
Vollhartmetall-Tieflochbohrer
Produktinformation
- Ø d1 0,8 - 1,45 mm Ausführung mit liquid boost
- spezieller 4-Flächenanschliff
- spezielle Schneidkantenverrundung
- spezielle Spankammergeometrie
- Spiralwinkel 30°
- Innenkühlung
- für Schrumpffutter geeignet
- High Performance Cutting
- HSF - Hybride Surface Finishing
In vielen Varianten erhältlich
Materialeigenschaften
Material
Alu Knetlegierungen
Alu Gusslegierungen
Stahl < 800 N/mm²
Stahl < 1200 N/mm²
Stahl < 1600 N/mm²
Stahl < 55 HRC
Stahl < 60 HRC
Stahl < 66 HRC
INOX < 800 N/mm²
INOX > 800 N/mm²
GG
GGG
hochwarmfeste Legierungen
Titan
NE-Metalle Cu-Legierungen
Graphit & Faserverbund
MMS
max. Kühlung
ohne Kühlung
AIR
sehr gut geeignet
bedingt geeignet
Eigenschaften "HAM 30-2341"
| Innenkühlung: | ja |
|---|---|
| Kopfbeschichtung: | ja |
| Schneidrichtung: | rechts schneidend |
| Spannfläche: | HAK |
| Spiralart: | rechts spirale |
| Ø-Längenverhältnis: | 20 x D mm |

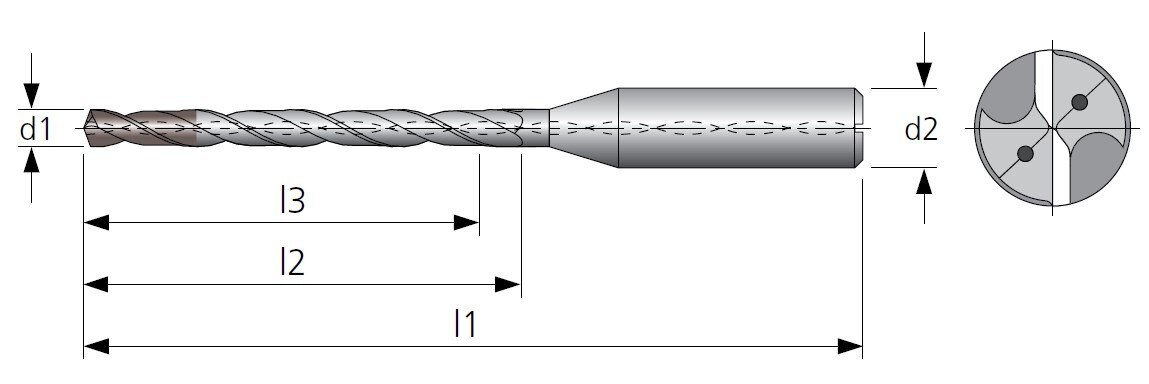

Artikel-Nr
Nenn-Ø
(d1) [mm]
(d1) [mm]
Schaft-Ø
(d2) [mm]
(d2) [mm]
Länge
(l1) [mm]
(l1) [mm]
Nutlänge
(l2) [mm]
(l2) [mm]
Schneidlänge
(l3) [mm]
(l3) [mm]
Lagerbestand
HAM 30-2341-0080
0,80 mm
3,00 mm
65,00 mm
17,60 mm
16,00 mm
10
HAM 30-2341-0085
0,85 mm
3,00 mm
65,00 mm
18,70 mm
17,00 mm
4
HAM 30-2341-0090
0,90 mm
3,00 mm
65,00 mm
19,80 mm
18,00 mm
8
HAM 30-2341-0095
0,95 mm
3,00 mm
65,00 mm
20,90 mm
19,00 mm
16
HAM 30-2341-0100
1,00 mm
3,00 mm
65,00 mm
21,50 mm
20,00 mm
34
HAM 30-2341-0105
1,05 mm
3,00 mm
65,00 mm
22,60 mm
21,00 mm
19
HAM 30-2341-0110
1,10 mm
3,00 mm
65,00 mm
23,70 mm
22,00 mm
5
HAM 30-2341-0115
1,15 mm
3,00 mm
65,00 mm
24,70 mm
23,00 mm
22
HAM 30-2341-0120
1,20 mm
3,00 mm
65,00 mm
25,80 mm
24,00 mm
85
HAM 30-2341-0125
1,25 mm
3,00 mm
65,00 mm
26,90 mm
25,00 mm
3
HAM 30-2341-0130
1,30 mm
3,00 mm
65,00 mm
28,00 mm
26,00 mm
1
HAM 30-2341-0135
1,35 mm
3,00 mm
65,00 mm
29,00 mm
27,00 mm
16
HAM 30-2341-0140
1,40 mm
3,00 mm
65,00 mm
30,10 mm
28,00 mm
4
HAM 30-2341-0145
1,45 mm
3,00 mm
75,00 mm
31,20 mm
29,00 mm
3
HAM 30-2341-0150
1,50 mm
3,00 mm
75,00 mm
32,30 mm
30,00 mm
55
HAM 30-2341-0155
1,55 mm
3,00 mm
75,00 mm
33,30 mm
31,00 mm
9
HAM 30-2341-0160
1,60 mm
3,00 mm
75,00 mm
34,40 mm
32,00 mm
36
HAM 30-2341-0165
1,65 mm
3,00 mm
75,00 mm
35,50 mm
33,00 mm
13
HAM 30-2341-0170
1,70 mm
3,00 mm
75,00 mm
36,60 mm
34,00 mm
11
HAM 30-2341-0175
1,75 mm
3,00 mm
75,00 mm
37,60 mm
34,00 mm
15
HAM 30-2341-0180
1,80 mm
3,00 mm
75,00 mm
38,70 mm
36,00 mm
21
HAM 30-2341-0185
1,85 mm
3,00 mm
75,00 mm
39,80 mm
37,00 mm
8
HAM 30-2341-0190
1,90 mm
3,00 mm
75,00 mm
40,90 mm
38,00 mm
25
HAM 30-2341-0195
1,95 mm
3,00 mm
75,00 mm
41,90 mm
39,00 mm
2
HAM 30-2341-0200
2,00 mm
3,00 mm
82,00 mm
43,00 mm
40,00 mm
11
HAM 30-2341-0205
2,05 mm
3,00 mm
82,00 mm
44,10 mm
41,00 mm
9
HAM 30-2341-0210
2,10 mm
3,00 mm
82,00 mm
45,20 mm
42,00 mm
21
HAM 30-2341-0215
2,15 mm
3,00 mm
82,00 mm
46,20 mm
43,00 mm
31
HAM 30-2341-0220
2,20 mm
3,00 mm
82,00 mm
47,30 mm
44,00 mm
43
HAM 30-2341-0225
2,25 mm
3,00 mm
82,00 mm
48,40 mm
45,00 mm
19
HAM 30-2341-0230
2,30 mm
3,00 mm
100,00 mm
49,50 mm
46,00 mm
5
HAM 30-2341-0235
2,35 mm
3,00 mm
100,00 mm
50,50 mm
47,00 mm
2
HAM 30-2341-0240
2,40 mm
3,00 mm
100,00 mm
51,60 mm
48,00 mm
22
HAM 30-2341-0245
2,45 mm
3,00 mm
100,00 mm
52,70 mm
49,00 mm
26
HAM 30-2341-0250
2,50 mm
3,00 mm
100,00 mm
53,80 mm
50,00 mm
41
HAM 30-2341-0255
2,55 mm
3,00 mm
100,00 mm
54,80 mm
51,00 mm
7
HAM 30-2341-0260
2,60 mm
3,00 mm
100,00 mm
55,90 mm
52,00 mm
8
HAM 30-2341-0265
2,65 mm
3,00 mm
100,00 mm
57,00 mm
53,00 mm
13
HAM 30-2341-0270
2,70 mm
3,00 mm
100,00 mm
58,10 mm
54,00 mm
18
HAM 30-2341-0275
2,75 mm
3,00 mm
100,00 mm
59,10 mm
55,00 mm
9
HAM 30-2341-0280
2,80 mm
3,00 mm
100,00 mm
60,20 mm
56,00 mm
6
HAM 30-2341-0285
2,85 mm
3,00 mm
100,00 mm
61,30 mm
57,00 mm
8
HAM 30-2341-0290
2,90 mm
3,00 mm
100,00 mm
62,40 mm
58,00 mm
25
HAM 30-2341-0295
2,95 mm
3,00 mm
100,00 mm
63,40 mm
59,00 mm
16
HAM 30-2341-0300
3,00 mm
3,00 mm
100,00 mm
64,50 mm
60,00 mm
24
Technische Beschreibung
| Ø-Längenverhältnis | 20 x D mm |
| Spiralart | rechts spirale |
| Schneidrichtung | rechts schneidend |
| Spannfläche | HAK |
| Kopfbeschichtung | ja |
| Innenkühlung | ja |
