HAM 30-2620
20xD
Vollhartmetall-Tieflochbohrer
Produktinformation
- spezieller 4-Flächenanschliff
- spezielle Schneidkantenverrundung
- spezielle Spankammergeometrie
- Spiralwinkel 15°
- 4 Führungsfasen
- Innenkühlung
- für Schrumpffutter geeignet
- High Performance Cutting
- HSF - Hybride Surface Finishing
In vielen Varianten erhältlich
Materialeigenschaften
Material
Alu Knetlegierungen
Alu Gusslegierungen
Stahl < 800 N/mm²
Stahl < 1200 N/mm²
Stahl < 1600 N/mm²
Stahl < 55 HRC
Stahl < 60 HRC
Stahl < 66 HRC
INOX < 800 N/mm²
INOX > 800 N/mm²
GG
GGG
hochwarmfeste Legierungen
Titan
NE-Metalle Cu-Legierungen
Graphit & Faserverbund
MMS
max. Kühlung
ohne Kühlung
AIR
sehr gut geeignet
bedingt geeignet
Eigenschaften "HAM 30-2620"
| Innenkühlung: | ja |
|---|---|
| Kopfbeschichtung: | nein |
| Schneidrichtung: | rechts schneidend |
| Spannfläche: | HAK |
| Spiralart: | rechts spirale |
| Ø-Längenverhältnis: | 20 x D mm |

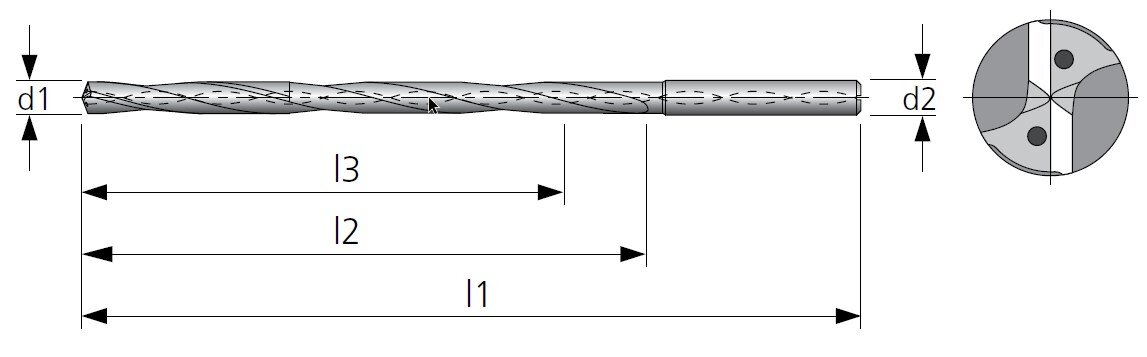

Artikel-Nr
Nenn-Ø
(d1) [mm]
(d1) [mm]
Schaft-Ø
(d2) [mm]
(d2) [mm]
Länge
(l1) [mm]
(l1) [mm]
Nutlänge
(l2) [mm]
(l2) [mm]
Schneidlänge
(l3) [mm]
(l3) [mm]
Lagerbestand
HAM 30-2620-0200
2,00 mm
4,00 mm
80,00 mm
44,00 mm
40,00 mm
15
HAM 30-2620-0220
2,20 mm
4,00 mm
85,00 mm
48,40 mm
44,00 mm
2
HAM 30-2620-0230
2,30 mm
4,00 mm
85,00 mm
50,60 mm
46,00 mm
28
HAM 30-2620-0240
2,40 mm
4,00 mm
90,00 mm
52,80 mm
48,00 mm
11
HAM 30-2620-0250
2,50 mm
4,00 mm
90,00 mm
55,00 mm
50,00 mm
16
HAM 30-2620-0270
2,70 mm
4,00 mm
95,00 mm
59,40 mm
54,00 mm
4
HAM 30-2620-0280
2,80 mm
4,00 mm
95,00 mm
61,60 mm
56,00 mm
4
HAM 30-2620-0300
3,00 mm
6,00 mm
110,00 mm
66,00 mm
60,00 mm
13
HAM 30-2620-0320
3,20 mm
6,00 mm
115,00 mm
70,40 mm
64,00 mm
15
HAM 30-2620-0330
3,30 mm
6,00 mm
115,00 mm
72,60 mm
66,00 mm
2
HAM 30-2620-0350
3,50 mm
6,00 mm
120,00 mm
77,00 mm
70,00 mm
11
HAM 30-2620-0380
3,80 mm
6,00 mm
130,00 mm
83,60 mm
76,00 mm
4
HAM 30-2620-0400
4,00 mm
6,00 mm
130,00 mm
88,00 mm
80,00 mm
21
HAM 30-2620-0420
4,20 mm
6,00 mm
140,00 mm
92,40 mm
84,00 mm
3
HAM 30-2620-0450
4,50 mm
6,00 mm
140,00 mm
99,00 mm
90,00 mm
12
HAM 30-2620-0480
4,80 mm
6,00 mm
150,00 mm
105,60 mm
96,00 mm
3
HAM 30-2620-0500
5,00 mm
6,00 mm
150,00 mm
110,00 mm
100,00 mm
25
HAM 30-2620-0550
5,50 mm
6,00 mm
160,00 mm
121,00 mm
110,00 mm
15
HAM 30-2620-0580
5,80 mm
6,00 mm
170,00 mm
127,60 mm
116,00 mm
3
HAM 30-2620-0600
6,00 mm
6,00 mm
170,00 mm
132,00 mm
120,00 mm
11
HAM 30-2620-0650
6,50 mm
8,00 mm
185,00 mm
143,00 mm
130,00 mm
6
HAM 30-2620-0680
6,80 mm
8,00 mm
195,00 mm
149,60 mm
136,00 mm
6
HAM 30-2620-0700
7,00 mm
8,00 mm
195,00 mm
154,00 mm
140,00 mm
2
HAM 30-2620-0750
7,50 mm
8,00 mm
210,00 mm
165,00 mm
150,00 mm
7
HAM 30-2620-0780
7,80 mm
8,00 mm
215,00 mm
171,60 mm
156,00 mm
6
HAM 30-2620-0800
8,00 mm
8,00 mm
215,00 mm
176,00 mm
160,00 mm
9
HAM 30-2620-0850
8,50 mm
10,00 mm
230,00 mm
187,00 mm
170,00 mm
5
HAM 30-2620-0880
8,80 mm
10,00 mm
240,00 mm
193,60 mm
176,00 mm
0
HAM 30-2620-0900
9,00 mm
10,00 mm
250,00 mm
198,00 mm
180,00 mm
0
HAM 30-2620-0980
9,80 mm
10,00 mm
265,00 mm
215,60 mm
196,00 mm
0
HAM 30-2620-1000
10,00 mm
10,00 mm
265,00 mm
220,00 mm
200,00 mm
5
HAM 30-2620-1020
10,20 mm
12,00 mm
275,00 mm
224,40 mm
204,00 mm
0
HAM 30-2620-1080
10,80 mm
12,00 mm
295,00 mm
237,60 mm
216,00 mm
1
HAM 30-2620-1180
11,80 mm
12,00 mm
315,00 mm
259,60 mm
236,00 mm
0
HAM 30-2620-1200
12,00 mm
12,00 mm
315,00 mm
264,00 mm
240,00 mm
7
Technische Beschreibung
| Ø-Längenverhältnis | 20 x D mm |
| Spiralart | rechts spirale |
| Schneidrichtung | rechts schneidend |
| Spannfläche | HAK |
| Kopfbeschichtung | nein |
| Innenkühlung | ja |
