HAM 40-1401
Vollhartmetall-Schaftfräser
Produktinformation
- bis Ø d1 3,0 mm und Ø d2 3,0 mm 3 Schneiden bis Mitte schneidend
- ab Ø d1 3,0 mm und Ø d2 6,0 mm eine Schneide über Mitte schneidend
- für Schrumpffutter geeignet
In vielen Varianten erhältlich
Materialeigenschaften
Material
Alu Knetlegierungen
Alu Gusslegierungen
Stahl < 800 N/mm²
Stahl < 1200 N/mm²
Stahl < 1600 N/mm²
Stahl < 55 HRC
Stahl < 60 HRC
Stahl < 66 HRC
INOX < 800 N/mm²
INOX > 800 N/mm²
GG
GGG
hochwarmfeste Legierungen
Titan
NE-Metalle Cu-Legierungen
Graphit & Faserverbund
MMS
max. Kühlung
ohne Kühlung
AIR
sehr gut geeignet
bedingt geeignet
Eigenschaften "HAM 40-1401"
| Innenkühlung: | nein |
|---|---|
| Kopfbeschichtung: | nein |
| Nenndurchmesser-Toleranz: | e8 |
| Schaftdurchmesser-Toleranz: | h6 |
| Schneidrichtung: | rechts Schneidend |
| Spannfläche: | HA |
| Spiralart: | rechts Spirale |

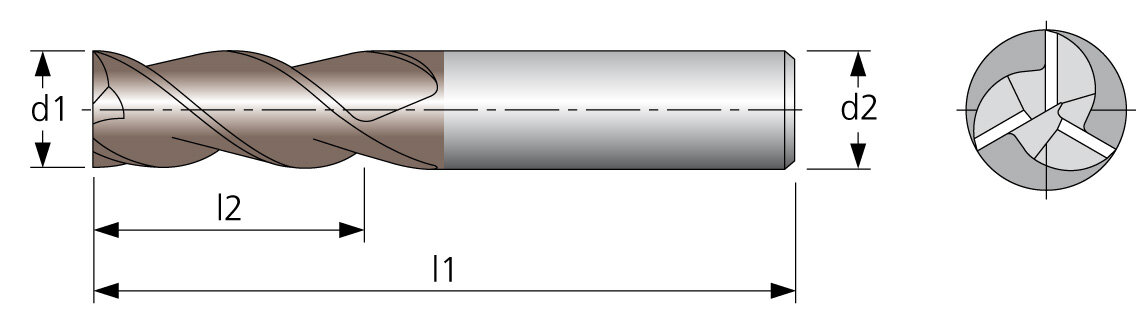

Artikel-Nr
Nenn-Ø
(d1) [mm]
(d1) [mm]
Schaft-Ø
(d2) [mm]
(d2) [mm]
Länge
(l1) [mm]
(l1) [mm]
Nutlänge [mm]
Schneidlänge
(l2) [mm]
(l2) [mm]
Lagerbestand
HAM 40-1401-0040-38
0,40 mm
3,00 mm
38,00 mm
0,00
2,00
36
HAM 40-1401-0060-38
0,60 mm
3,00 mm
38,00 mm
0,00
2,00
4
HAM 40-1401-0080-38
0,80 mm
3,00 mm
38,00 mm
0,00
3,00
118
HAM 40-1401-0100-38
1,00 mm
3,00 mm
38,00 mm
0,00
3,00
36
HAM 40-1401-0120-38
1,20 mm
3,00 mm
38,00 mm
0,00
4,00
283
HAM 40-1401-0150-38
1,50 mm
3,00 mm
38,00 mm
0,00
5,00
136
HAM 40-1401-0160-38
1,60 mm
3,00 mm
38,00 mm
0,00
5,00
65
HAM 40-1401-0180-38
1,80 mm
3,00 mm
38,00 mm
0,00
6,00
16
HAM 40-1401-0200-38
2,00 mm
3,00 mm
38,00 mm
0,00
6,00
46
HAM 40-1401-0240-38
2,40 mm
3,00 mm
38,00 mm
0,00
7,00
21
HAM 40-1401-0250-38
2,50 mm
3,00 mm
38,00 mm
0,00
7,00
20
HAM 40-1401-0280-38
2,80 mm
3,00 mm
38,00 mm
0,00
7,00
58
HAM 40-1401-0300-38
3,00 mm
3,00 mm
38,00 mm
0,00
7,00
76
HAM 40-1401-0300-57
3,00 mm
6,00 mm
57,00 mm
0,00
7,00
3
HAM 40-1401-0350-57
3,50 mm
6,00 mm
57,00 mm
0,00
7,00
11
HAM 40-1401-0400-40
4,00 mm
4,00 mm
40,00 mm
0,00
12,00
37
HAM 40-1401-0400-57
4,00 mm
6,00 mm
57,00 mm
0,00
8,00
40
HAM 40-1401-0450-57
4,50 mm
6,00 mm
57,00 mm
0,00
8,00
15
HAM 40-1401-0500-50
5,00 mm
5,00 mm
50,00 mm
0,00
14,00
6
HAM 40-1401-0500-57
5,00 mm
6,00 mm
57,00 mm
0,00
10,00
36
HAM 40-1401-0575-57
5,75 mm
6,00 mm
57,00 mm
0,00
10,00
24
HAM 40-1401-0600-57
6,00 mm
6,00 mm
57,00 mm
0,00
10,00
8
HAM 40-1401-0700-63
7,00 mm
8,00 mm
63,00 mm
0,00
13,00
49
HAM 40-1401-0800-63
8,00 mm
8,00 mm
63,00 mm
0,00
16,00
35
HAM 40-1401-0900-72
9,00 mm
10,00 mm
72,00 mm
0,00
16,00
13
HAM 40-1401-1000-72
10,00 mm
10,00 mm
72,00 mm
0,00
19,00
6
HAM 40-1401-1200-83
12,00 mm
12,00 mm
83,00 mm
0,00
22,00
0
HAM 40-1401-1400-83
14,00 mm
14,00 mm
83,00 mm
0,00
22,00
8
HAM 40-1401-1600-92
16,00 mm
16,00 mm
92,00 mm
0,00
26,00
7
HAM 40-1401-1800-92
18,00 mm
18,00 mm
92,00 mm
0,00
26,00
9
HAM 40-1401-2000-104
20,00 mm
20,00 mm
104,00 mm
0,00
32,00
2
HAM 40-1401-2500-110
25,00 mm
25,00 mm
110,00 mm
0,00
40,00
15
Technische Beschreibung
| Spiralart | rechts Spirale |
| Schneidrichtung | rechts Schneidend |
| Spannfläche | HA |
| Kopfbeschichtung | nein |
| Innenkühlung | nein |
